Rohstoffkarte von NRW 1 : 50 000
Die Rohstoffkarte von Nordrhein-Westfalen 1 : 50 000 (RK 50) beruht auf neuesten Untersuchungen der Vorkommen nichtenergetischer oberflächennaher Rohstoffe Nordrhein-Westfalens durch den Geologischen Dienst NRW. Sie ist wichtige Planungsgrundlage für eine ökologisch wie ökonomische Gewinnung der Rohstoffe.
Die Rohstoffkarte ist für folgende drei Lockergesteins-Rohstoffgruppen verfügbar:
  • Kies/Kiessand
  • Sand
  • Ton/Schluff
Zu jeder im Blattgebiet vorhandenen Rohstoffgruppe gibt es drei Themenkarten:
  • Blatt 1
    "Verbreitung und Mächtigkeit des Rohstoffkörpers":
    Der Rohstoffkörper wird in 2,5-m-Intervallen dargestellt.
  • Blatt 2
    „Mächtigkeit der Überlagerung“:
    Als Überlagerung werden Deckschichten bezeichnet, die über dem eigentlichen Rohstoffkörper liegen. Sie werden in 2-m-Intervallen dargestellt.
  • Blatt 3
    „Vorkommen von Zwischenmitteln“:
    Als Zwischenmittel werden Einlagerungen im Rohstoffkörper bezeichnet, die nicht der ausgewählten Rohstoffgruppe angehören. Es werden Informationen zur Anzahl, Mächtigkeit und Tiefenlage von Zwischenmitteln in Bezug auf die jeweilige Rohstoffgruppe dargestellt.
Blatt 3 enthält außerdem zwei Beikarten im Maßstab 1 : 100 000:
„Basis des Rohstoffkörpers“:
Auf dieser Karte wird die Tiefenlage der Unterfläche des jeweiligen Rohstoffkörpers als absolute Höhe (m NN) dargestellt.
„Grundwassergleichen und Wasserschutzgebiete“:
Diese Daten liegen für NRW nicht flächendeckend vor und sind daher nicht für jedes Kartenblatt verfügbar.
Die Verbreitung der Rohstoffgruppen auf den einzelnen Kartenblättern können Sie den Übersichtskarten entnehmen. Übersichtskarte: Verbreitung der Rohstoffe
Welche Rohstoffgruppen auf den einzelnen Kartenblättern vorkommen und wie der Bearbeitungsstand ist, können Sie der Blattübersicht entnehmen. Übersicht: Blattschnitte und Rohstoffgruppen

Der Preis der Rohstoffkarte beträgt je Blattgebiet und Rohstoffgruppe EUR 70,– (inkl. MwSt.).



Rohstoffkarte von NRW 1 : 50 000 – Kies/Kiessand
Rohstoffkarte von NRW 1 : 50 000 – Sand
Rohstoffkarte von NRW 1 : 50 000 – Ton/Schluff


Wenden Sie sich an:
Dipl.-Geol. Schäfer
(Produktberatung)
Fon: +49 (0) 2151 897-468
Fax: +49 (0) 2151 897-542
rohstoffe@gd.nrw.de
Geoshop
Fon: +49 (0) 2151 897-210
Fax: +49 (0) 2151 897-212
Fon: +49 (0) 2151 897-274
Fax: +49 (0) 2151 897-428
geoshop@gd.nrw.de



Cover Rohstoffkarte von NRW 1 : 50 000


Übersichtskarten: Verbreitung der Rohstoffe
Übersichtskarten: Verbreitung der Rohstoffe Übersichtskarte: Verbreitung der Rohstoffe

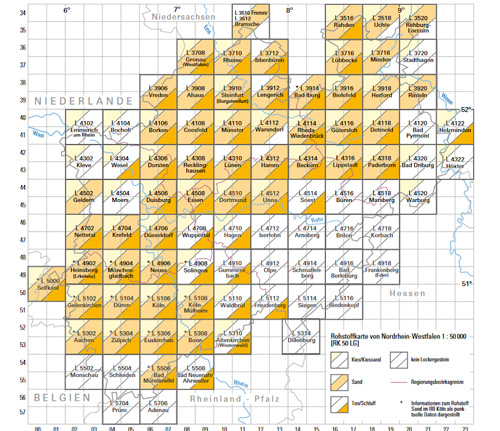

Übersicht: Blattschnitte und Rohstoffgruppen
Übersicht: Blattschnitte und Rohstoffgruppen Übersicht: Blattschnitte und Rohstoffgruppen
