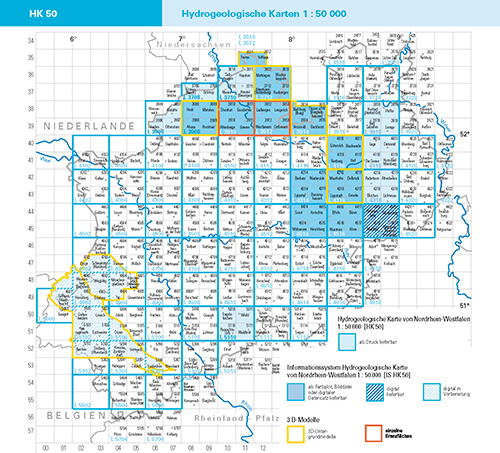

Hydrogeologische Karte von Nordrhein-Westfalen 1 : 50 000 – digital und analog

Die Hydrogeologische Karte (HK 50) von Nordrhein-Westfalen 1 : 50 000 umfasst verschiedene praxisorientierte Darstellungen zu Verbreitung, Mächtigkeit und Durchlässigkeit der grundwasserleitenden und -geringleitenden Gesteinseinheiten, zur Grundwassernutzung sowie zu den Gefährdungspotenzialen.

Die Karten der 1980er-Jahre zeigen im Wesentlichen eine hydrogeologische Klassifikation der an der Geländeoberfläche und/oder der im obersten Grundwasserstockwerk anstehenden geologischen Schichten. Sie enthalten ferner Angaben zur Ableitung der Grundwasserhöffigkeit und Angaben zur Grundwasserchemie. Einige Karten enthalten hydrogeologische Schnitte.

Ab 1990 stellen die Karten folgende Themen dar:

• Hydrogeologischer Bau (Oberes Grundwasserstockwerk, Grundrisskarte)

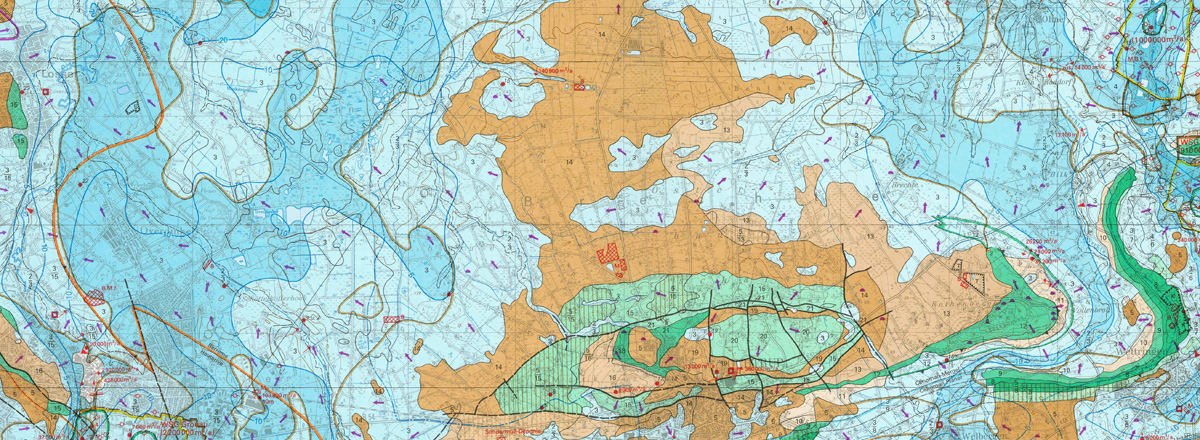

  Die Hauptkarte stellt die Durchlässigkeit der hydrogeologischen Einheiten im oberen Grundwasserleiter sowie bindige Schichten im Grundwasserraum und im Bereich der Grundwasseroberfläche dar. Einschreibungen in den Flächen geben die Abfolge der hydrogeologischen Schichten wieder. Eine Übersichtskarte zeigt die Grundwassergleichen (Grundwasserhochstand von April 1988) sowie die Basis des 1. Grundwasserstockwerks im Lockergestein.
• Hydrogeologischer Bau (Schnitte)
  Hydrogeologische Schnittserien (1 : 12,5 überhöht) zeigen den Schichtenaufbau des Untergrundes mit den mittleren Gesteinsdurchlässigkeiten der hydrogeologischen Einheiten. Eine Übersichtskarte zeigt die zur Bearbeitung herangezogen Bohrungen und Aufschlüsse.
• Risiko von Stoffeinträgen in das Grundwasser
  Die Schutzfunktionskarte bewertet das Risiko eines Stoffeintrags von der Erdoberfläche ins Grundwasser nach Hölting et al. (1995) unter Einbeziehung der Bodenkarte. Die Schichten der Grundwasserüberdeckung werden hinsichtlich ihrer Gesteins- und Bodeneigenschaften, der nutzbaren Feldkapazität und anderen physikochemischen Faktoren unter Berücksichtigung des Flurabstandes und der Sickerwasserrate bewertet und klassifiziert. Übersichtskarten zeigen, welchen Anteil der Boden an der Schutzfunktion der Grundwasserüberdeckung hat und wie groß der Flurabstand des Grundwassers ist.

2013 kam für die Lockergesteinsgebiete hinzu:

• Transmissivität
  Die Transmissivität des 1. Grundwasserstockwerks wird für Lockergesteinsgebiete aus der nutzbaren Mächtigkeit und der Durchlässigkeit ermittelt. Übersichtskarten zeigen die Aquifermächtigkeit und die Basis des 1. Grundwasserstockwerks sowie die Niederschlagsverteilung. Eine weitere Übersicht zeigt die hydrogeologischen Teilräume mit den jeweiligen hydrogeologischen Verhältnissen und den vorkommenden Grundwassertypen.

Zurzeit werden digitale geologische Untergrundmodelle im Bereich des Rheinischen Braunkohlenreviers erstellt, um dort die komplexen hydrogeologischen Strukturen dreidimensional zu visualisieren.

Das Kartenwerk ist Grundlage für wasserwirtschaftliche Planungs- und Nutzungsvorhaben. Es wurde beim GD NRW – aufbauend auf den Arbeiten von Breddin (RWTH Aachen), dem damaligen Geologischen Landesamt NRW (heute GD NRW) und der Westfälischen Berggewerkschaftskasse – in den 1990er-Jahren entwickelt. Das Informationssystem (IS HK 50) wird heute in Zusammenarbeit mit dem Landesamt für Natur, Umwelt und Verbraucherschutz NRW (LANUV NRW) fortgeführt.



Kostenfrei im Web

Zur räumlichen Orientierung stellt die Landesvermessung NRW einschlägige topographische Kartendienste bereit.

Nutzung
gemäß Datenlizenz Deutschland Namensnennung 2.0 wie folgt zu zitieren:
Name des Geodatendienstes, Geologischer Dienst NRW, Abrufdatum
